雙網口路由器如何完成多VLAN互相通信
發布時間:2025-04-06 文章來源:xp下載站 瀏覽:

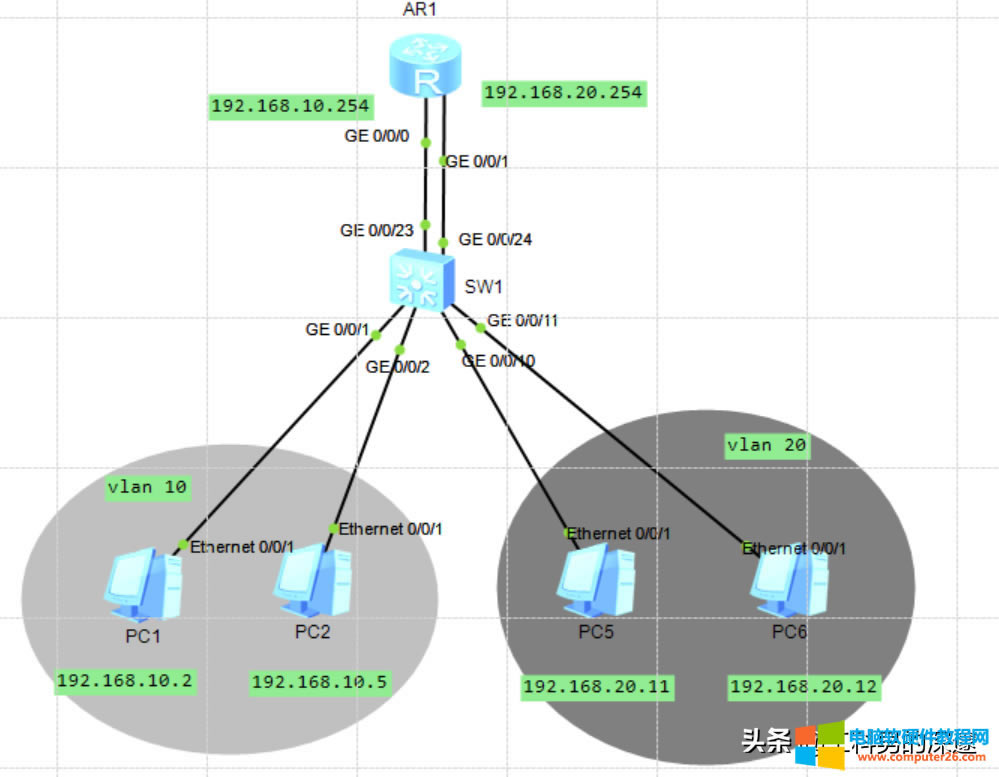

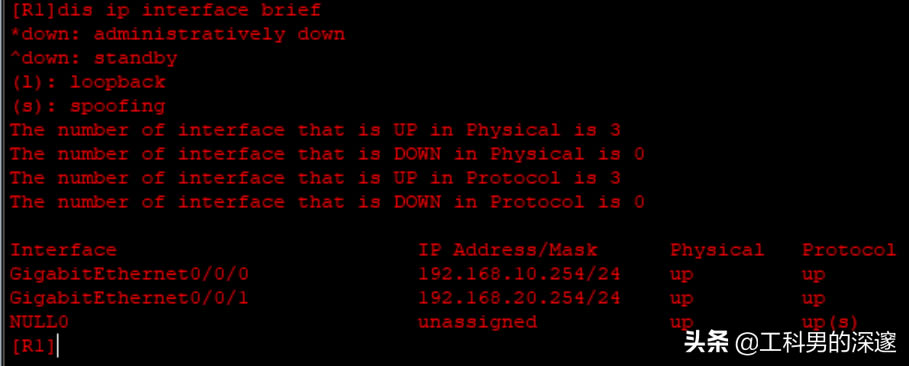

| 路由器（Router）是連接兩個或多個網絡的硬件設備，在網絡間起網關的作用，是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備，路由器最主要的功能為實現信息的轉送。 使用路由器實現多個VLAN之間的互相通信，將路由器接口配置為各電腦終端的網關IP。  路由器R1的配置 <Huawei>system-view [Huawei]sysname R1 [R1]interface GigabitEthernet 0/0/0 [R1-GigabitEthernet0/0/1]ip address 192.168.10.254 24 [R1-GigabitEthernet0/0/1]q [R1]interface GigabitEthernet 0/0/1 [R1-GigabitEthernet0/0/1]ip address 192.168.20.254 24 [R1-GigabitEthernet0/0/1]q [R1]display ip interface brief  交換機SW1的配置 [sw1]vlan batch 10 20 [sw1]interface GigabitEthernet 0/0/1 [sw1-GigabitEthernet0/0/11]port link-type access [sw1-GigabitEthernet0/0/11]port default vlan 10 [sw1]interface GigabitEthernet 0/0/2 [sw1-GigabitEthernet0/0/11]port link-type access [sw1-GigabitEthernet0/0/11]port default vlan 10 [sw1]interface GigabitEthernet 0/0/10 [sw1-GigabitEthernet0/0/11]port link-type access [sw1-GigabitEthernet0/0/11]port default vlan 20 [sw1]interface GigabitEthernet 0/0/11 [sw1-GigabitEthernet0/0/11]port link-type access [sw1-GigabitEthernet0/0/11]port default vlan 20 [sw1]interface GigabitEthernet 0/0/23 [sw1-GigabitEthernet0/0/23]port link-type access ；注意這時可以不用Trunk [sw1-GigabitEthernet0/0/23]port default vlan 10 [sw1-GigabitEthernet0/0/23]q [sw1]interface GigabitEthernet 0/0/24 [sw1-GigabitEthernet0/0/23]port link-type access [sw1-GigabitEthernet0/0/24]port default vlan 20 [sw1-GigabitEthernet0/0/24] 這樣配置完成后，VLAN10與VLAN20電腦之間就能通了。  PC1通過交換機G0/0/1口，經過G0/0/23口到達路由器G0/0/0； 經過路由器轉發，經過G0/0/1到達交換機G0/0/24口，再轉發到G0/0/10口，到達PC5; 這樣有幾個VLAN，那么路由器就需要幾個接口，幾條線路，那么路由器成本太高，因些單臂路由就出現了。 本文可以幫助您基本地設置和管理您的路由器。 |
